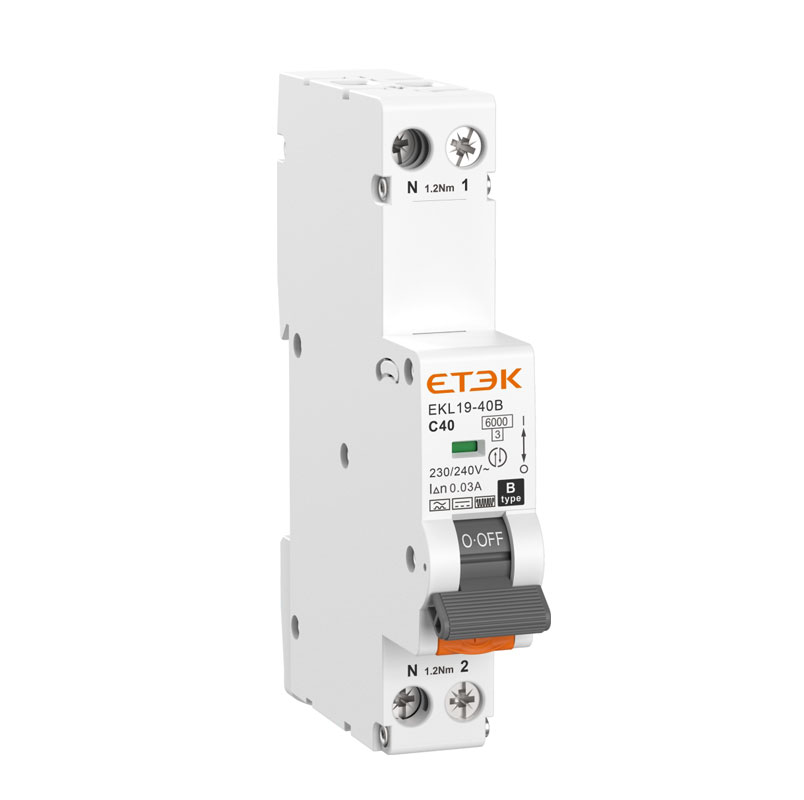

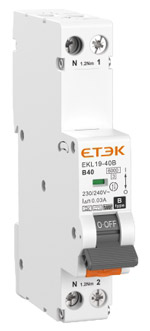

EKL19-40B Type B Bi-Directional RCBO

Produktprofil

EKL19-40B ist ein einmoduliger Fehlerstromschutzschalter Typ B mit Überstromschutz (RCBO) von ETEK Electric. Dieses fortschrittliche Schutzgerät bewältigt effizient Überstrom, Kurzschlüsse und Erdschlüsse und ist speziell für die Erkennung komplexer Wellenformen und Gleichstromfehlerströme konzipiert. Das kompakte Einzelmodul-Design in Kombination mit der bidirektionalen Verdrahtung macht es zur idealen Lösung für moderne Elektroinstallationen und den Bereich der erneuerbaren Energien.

Der EKL19-40B arbeitet mit einer Nennspannung von 230/240 V und unterstützt einen maximalen Strom von bis zu 40 A. Er verfügt über eine Fehlerstromempfindlichkeit von 30 mA und eine Kurzschlussfestigkeit von 6 kA. Darüber hinaus bietet er sowohl B- als auch C-Kurven-Charakteristiken und ist damit die ideale Lösung zum Schutz empfindlicher elektronischer Geräte wie Ladegeräten für Elektrofahrzeuge, Solarmodulen und Wärmepumpen.

Merkmale

Kompaktes Design: Die Einzelmodulstruktur (18 mm) spart Platz im Verteilerkasten und ist daher ideal für moderne, platzsparende Installationen oder Nachrüstungen.

Bidirektionale Verdrahtung: Ermöglicht den Anschluss von Leitern entweder an den oberen oder unteren Anschlüssen und bietet so Flexibilität bei der Installation über verschiedene Panelkonfigurationen hinweg, während einheitliche elektrische Eigenschaften erhalten bleiben

Umfassender Schutz: Bietet Überlast-, Kurzschluss- und Fehlerstromschutz, um die Sicherheit des Stromkreises zu gewährleisten.

DC-Fehlerstromerkennung: Speziell für komplexe Wellenformen und DC-Fehlerströme entwickelt, ideal für EV-Ladegeräte, Solar-PV-Systeme und Wärmepumpen.

Hohe Leistung: 6 kA Kurzschlussfestigkeit mit B- oder C-Kurvenoptionen, um den unterschiedlichsten Anwendungsanforderungen gerecht zu werden.

Standard: IEC 61009-1: Fehlerstrom-Schutzschalter mit integriertem Überstromschutz für Hausinstallationen und ähnliche Anwendungen (RCBOs) – Teil 1: Allgemeine Anforderungen
IEC62423: Fehlerstrom-Schutzschalter Typ B mit integriertem Überstromschutz für Hausinstallationen und ähnliche Anwendungen (RCBOs)

Anwendungsszenarien

Modellvorbereitung Bedeutung

Produktauswahlformular

Stangen	Kurve	Typ	Empfindlichkeit	Nennstrom (A)	EAN-13	Ref.-Nr.
1P+N	B	B	30 mA	6A	6942012157980	EKL19-40B-1NB0630
				8A	6942012157997	EKL19-40B-1NB0830
				10A	6942012158000	EKL19-40B-1NB1030
				13A	6942012158017	EKL19-40B-1NB1330
				16A	6942012143075	EKL19-40B-1NB1630
				20A	6942012143082	EKL19-40B-1NB2030
				25A	6942012143099	EKL19-40B-1NB2530
				32A	6942012143105	EKL19-40B-1NB3230
				40A	6942012143112	EKL19-40B-1NB4030
1P+N	C			6A	6942012158024	EKL19-40B-1NC0630
				8A	6942012158031	EKL19-40B-1NC0830
				10A	6942012158048	EKL19-40B-1NC1030
				13A	6942012158055	EKL19-40B-1NC1330
				16A	6942012143129	EKL19-40B-1NC1630
				20A	6942012143136	EKL19-40B-1NC2030
				25A	6942012143143	EKL19-40B-1NC2530
				32A	6942012143150	EKL19-40B-1NC3230
				40A	6942012143167	EKL19-40B-1NC4030

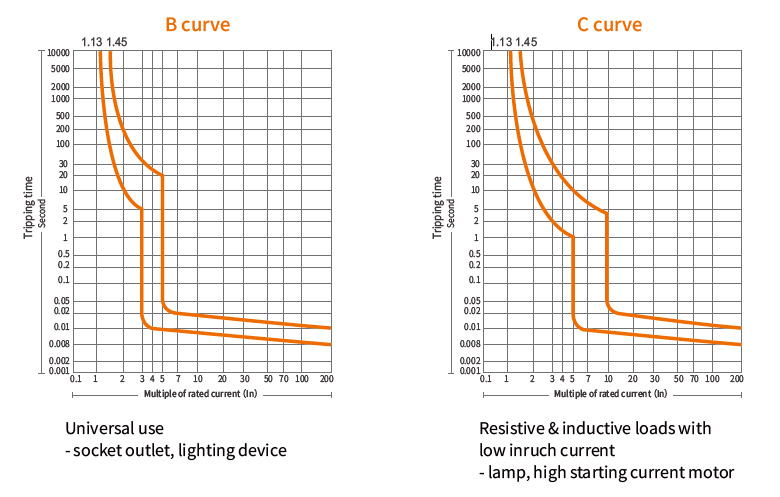

Auslösecharakteristik

Kurve	Nennstrom	Thermische Auslösung					Magnetische Auslösung
Kurve	Nennstrom	Nicht-Reise	Reise	Nichtreisezeit	Reisezeit	Umgebungstemperatur	Haltestrom	Auslösestrom	Reisezeit	Umgebungstemperatur
B	6-40A	1,13 Zoll		≤1 Stunde		30℃+5℃	3 Zoll		≥0,1	Normale Temperatur
B	6-40A		1,45 Zoll		<1 Std.			5 Zoll	<0,1
C	6-40A	1,13 Zoll		≤1 Stunde			5 Zoll		≥0,1
C	6-40A		1,45 Zoll		<1 Std.			10 Zoll	<0,1

RCDs Typ B – Standardwerte der Ausschaltzeit und Nichtauslösezeit für Fehlergleichströme, die aus Gleichrichterschaltungen resultieren, und für glatten Fehlergleichstrom.

Auslösezeiten
Typ	Fehlerströme	Auslösezeit bei
	Wechselstrom	1×IΔn	2×IΔn	5×IΔn	500A
	Pulsierende Gleichströme	1,4 × IΔn	2×1,4×IΔn	5 × 1,4 × IΔn	500A
	Glatte Gleichströme	2×IΔn	2 × 2 × IΔn	5 × 2 × IΔn	500A
Standard		Max. 0,3 s	Max. 0,15 s	Max. 0,04 s	Max. 0,04 s

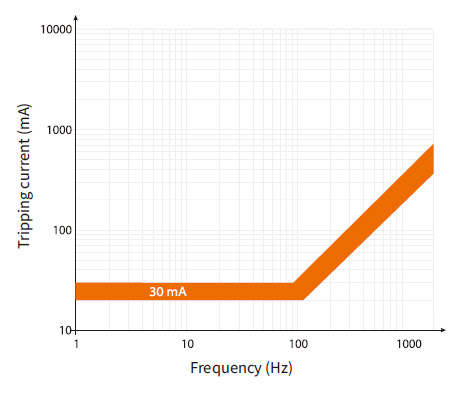

RCDs Typ B - Fehlerstrom und Betriebsstrom entsprechend Frequenzen, die von der Nennfrequenz 50/60 Hz abweichen

Frequenz (Hz)	Restruhestrom (IΔn)	Restbetriebsstrom (IΔn)
150	0,5 IΔn	2.4 IΔn
400	0,5 IΔn	6 IΔn
1000	1 IΔn	14 IΔn

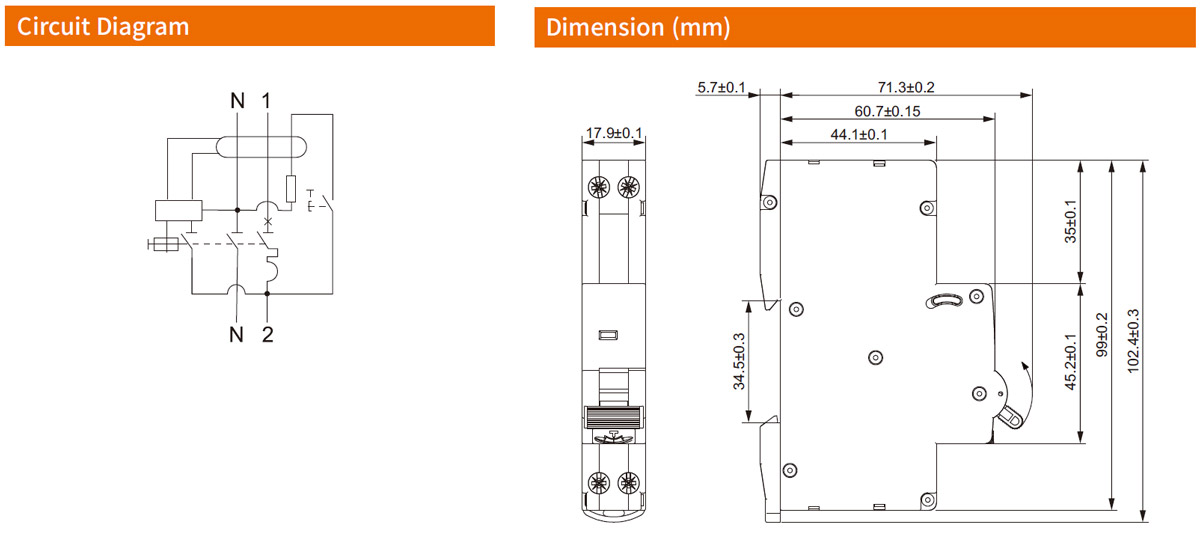

Technische Daten

Standard	IEC/EN 61009-1, IEC/EN 62423
Schutz	Erdschluss, Überstrom und Kurzschluss
Art der Reise	Erdschluss: Elektronisch
Art der Reise	Überlast und Kurzschluss: Thermomagnetisch
Fehlerstromtyp	B: Restwechselstrom, pulsierender und glatter Gleichstrom, hohe Frequenz (≤1 kHz)
Anzahl der Pole	1P+N (18 mm, mit geschaltetem Neutralleiter)
Isolationsspannung (Ui)	500 V
Nennspannung (Ue)	230/240 V~
Nennströme (In)	6,8,10,13,16,20,25,32,40A
Nennempfindlichkeitsströme (IΔn)	30 mA
Reststrom-Ausschaltzeit unter (I△n)	≤0,1 s
Bemessungs-Resteinschalt- und -ausschaltvermögen (IΔm)	500 A (In ≤ 50 A)
Nennfrequenz	50/60 Hz
Bemessungskurzschlusskapazität (Icn)	6 kA
Energiebegrenzungsklasse	3
Bemessungsstoßspannungsfestigkeit (Uimp) (1,2/50ps)	4 kV
Dielektrische Prüfspannung	2 kV (50/60 Hz, 1 Min.)
Feuerbeständigkeit (Glühdrahtprüfung)	960±15℃ (Gehäuse)
Feuerbeständigkeit (Glühdrahtprüfung)	650±10℃ (Griff)
Thermische Auslösecharakteristik	1.13In Keine Auslösung innerhalb einer Stunde
Thermische Auslösecharakteristik	1,45 Uhr Auslösen innerhalb einer Stunde
Unverzögerte Auslösecharakteristik	B: 3 Zoll–5 Zoll; C: 5 Zoll–10 Zoll
Elektrische Lebensdauer	4.000 Zyklen
Mechanische Lebensdauer	10.000 Zyklen
Kontaktstellungsanzeige	grün AUS / rot AN
Schutzart	IP20
Umgebungstemperatur	-25℃~+55℃
Lagertemperatur	-30℃~+70℃
Anschlussart der Klemme	Kabel-/Stiftschienen
Max. Klemmengröße für Kabel	16 mm²
Max. Anziehdrehmoment	2,0 Nm
Installation	Montage auf 35-mm-DIN-Schiene
Eingehende Methode	Bidirektional
